Nodalpunkt in der Panoramafotografie bestimmen?

Die Panoramafotografie ist eine faszinierende Kunstform. Mit ihr lassen sich sogar beeindruckende 360-Grad Aufnahmen erstellen. Um jedoch optimale Ergebnisse zu erzielen, ist es wichtig, den Nodalpunkt zu verstehen und ihn zu berücksichtigen. Dieser ist ein entscheidender Punkt in einem abbildenden optischen System, der für die korrekte Ausrichtung und Perspektive bei der Panoramafotografie von großer Bedeutung ist. In diesem Artikel werden wir uns genauer mit dem Nodalpunkt, dem Nodalpunktadapter und der Panoramafotografie befassen.

Was ist der Nodalpunkt?

Der Nodalpunkt ist ein Begriff aus der Optik. Er bezieht sich auf die Punkte auf der optischen Achse, an denen Lichtstrahlen scheinbar zulaufen oder von denen sie scheinbar ausgehen. Bei einem Objektiv gibt es zwei solche Punkte: den vorderen und den hinteren Nodalpunkt. Der vordere Nodalpunkt ist der Punkt, an dem die einfallenden Lichtstrahlen im gleichen Winkel zur optischen Achse in das System eintreten und verlassen. Der hintere dagegen ist der Punkt, von dem diese Strahlen scheinbar ausgehen.

Normalerweise fallen die Nodalpunkte mit den Hauptpunkten zusammen, die die Schnittpunkte mit der optischen Achse darstellen. Diese Punkte sind entscheidend für die korrekte Fokussierung und Bildgebung des Objektivs. Es ist wichtig zu beachten, dass dieser Punkt je nach verwendeter Brennweite und Fokuseinstellung variieren kann. Und auf einem normalen Stativ ist die Kamera gedreht, dabei dreht sie sich um das Stativgewinde (parallax point), jedoch nicht um den nodal point.

Die Bedeutung des Nodalpunkts in der Panoramafotografie

Der Nodalpunkt spielt eine wichtige Rolle in der Panoramafotografie, da er dafür sorgt, dass die Bilder beim Schwenken der Kamera keine Parallaxenfehler aufweisen. Diese entstehen, wenn sich die Position des Kamerasensors in Bezug auf das Motiv ändert. Dies führt zu Verschiebungen und Unstimmigkeiten am rechten Bildrand, gerade beim Stitching von Panoramabildern aus mehreren Einzelaufnahmen. Das Drehen der Kamera allein hilft also wenig. Mann muss daher Kamera und Objektiv genau drehen, damit die Bilder später genau übereinander liegen. Unterhalb 35 mm Brennweite ist das besonders wichtig.

Dieser Fehler entsteht oft beim Fotografieren eines Panoramabilds aus der Hand, wenn der Fotograf sich dabei einfach um seine Hochachse dreht und die Kamera ein Stück vor sich und damit ein Stück vor dem Drehpunkt (er selbst) hält. Je näher naheliegende Motivteile dabei ins Bild kommen, desto größere Verschiebungen treten bei folgenden Aufnahmen auf. Dadurch lassen sich die einzelnen Bilder nicht mehr gut zusammensetzen (Stitching).Bei Weitwinkel Objektiven tritt der Fehler noch eher auf als bei Teles.

Beim Erstellen von Panoramafotos ist es aber wichtig, dass sowohl der Vordergrund als auch der Hintergrund bei jedem Foto deckungsgleich sind. Dies lässt sich nur erreichen, wenn die Kamera um den Nodalpunkt gedreht wird. Durch die exakte Drehung bleibt die Perspektive zwischen den einzelnen Fotos konsistent. Somit können die Bilder nahtlos zu einem beeindruckenden Panoramafoto zusammengesetzt werden. Mit Zubehör lässt sich leicht davon profitieren, wo sich der Nodalpunkt befindet.

Der Nodalpunktadapter: Ein praktisches Werkzeug für die Panoramafotografie

Um den Nodalpunkt korrekt zu bestimmen und die Kamera um diesen Punkt zu drehen, brauchst du einen Nodalpunktadapter. Ein solcher Adapter ermöglicht es, die Kamera oder das Objektiv um eine frei wählbare Achse zu drehen, die exakt durch den Punkt verläuft. Dadurch wird sichergestellt, dass die Position des Objektivs konstant bleibt und keine Parallaxenfehler auftreten.

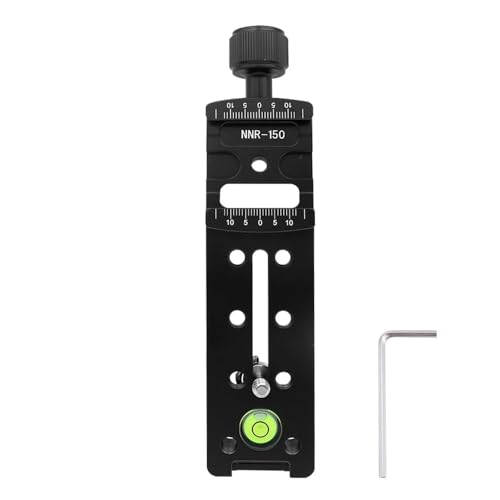

So ein Adapter kann entweder gekauft oder selbst gebaut werden. Bauen lohnt sich wegen der günstigen Preise aber nicht. Es gibt verschiedene Hersteller, die solche Schienen anbieten, die speziell für die Panoramafotografie entwickelt wurden. Hier ist ein günstiges Exemplar, bestellbar bei Amazon:

Wie lässt sich nun der Nodalpunkt bestimmen?

Wie lässt sich der Nodalpunkt bestimmen?

Um den Nodalpunkt zu ermitteln, ist eine Messung nötig. Zunächst sollte die horizontale Drehachse parallel zum Horizont sein. Das erledigst du am beste mit einer Wasserwaage an der Kamera. es gibt einfache Wasserwaagen, die du auf den Blitzschuh stecken kannst:

Die Ermittlung der Tiefe des Nodalpunkts erfordert experimentelles Vorgehen. Im Grunde verschiebst du die Kamera mit dem Objektiv auf der Schiene. Am besten sollten zwei Gegenstände in unterschiedlicher Entfernung verwendet werden, um Parallaxenfehler deutlich sichtbar zu machen. Durch das Probieren mit verschiedenen Einstellungen und Testreihen können die genauen Werte ermittelt werden. Es ist wichtig, die Brennweite des Objektivs einzustellen und den Autofokus sowie Zoom zu deaktivieren, um genaue Messungen durchzuführen.

Wenn es schnell gehen muss: Drehe die Kamera horizontal auf dem Stativ, sodass das Objektiv immer in der Mitte bleibt. Die Drehachse muss also durch das Objektiv laufen.

Vorgehensweise bei der Panoramafotografie mit dem NP-Adapter

Nachdem der Nodalpunkt ermittelt ist, kann die Kamera mithilfe des Nodalpunktadapters um diesen Punkt gedreht werden. Es ist übrigens immer wichtig, dass die Kamera ausreichend viele überlappte Teilbilder aufnimmt, um eine nahtlose Zusammensetzung des Panoramafotos zu ermöglichen. Während der Aufnahme sollte die Kamera immer auf einem Stativ stehen!

Um ein horizontales 360° Panoramafoto zu erstellen, machst du nun einfach mehrere Bilder. Aber nicht vergessen: Es ist wichtig, die Kamera vor der Aufnahme sorgfältig auszurichten!

Tipps zur Panoramafotografie

• Verwende eine Festbrennweite, um Parallaxenfehler zu minimieren und eine genaue Ausrichtung der Bilder zu gewährleisten. So kann sich die Brennweite nicht versehentlich ändern.
• Achte auf ausreichende Überlappung der Teilbilder, um eine nahtlose Zusammensetzung des Panoramafotos zu ermöglichen.
• Stelle sicher, dass die Kamera während der Aufnahme stabilisiert ist, z.B. durch die Verwendung eines Stativs.
• Experimentiere mit verschiedenen Einstellungen und Blickwinkeln, um kreative und einzigartige Panoramafotos zu erstellen.
• Nutze Software zum Stiching der Teilbilder, um ein vollständiges Panoramafoto zu erstellen.

Insgesamt ist der Nodalpunkt ein wichtiger Faktor bei der Panoramafotografie, der für die korrekte Ausrichtung und Perspektive der Bilder sorgt. Nur durch die Verwendung eines Nodalpunktadapters und die genaue Ermittlung des exakten NP wirst du beeindruckende Panoramafotos erstellen. Also, hole dir das genannte Zubehör und lege los!
